随着国家经济实力增强、建筑投资额度增加和设计观念的进步，运用金属材料表面系统已然成为丰富建筑创作的重要手段。然而，市面上多种多样的金属材料却难以回应低碳、环保、防火、平整、大板幅等综合要求，在此背景下，铝锥芯板带来了新的惊喜。

铝锥芯板(Aluminum Non-combustible Panel)也叫铝三维板、铝锥芯航空板，是由上下两层覆有装饰和保护性涂层的铝板和中间锥芯状铝合金芯材在专用的生产设备上经热挤压加工而成的复合材料。

中国第一块“铝锥芯板”由广东金圆公司自主研发创造，并于2012年正式赋名。2019年，广东金圆公司与中国建筑标准设计研究院、中国五洲工程设计集团共同主编的《ANP铝锥芯板幕墙与室内装饰应用及安装》国家图集正式发布，铝锥芯板被广泛应用于建筑幕墙、屋面、旧楼改造、室内墙板及天花板装修等领域。

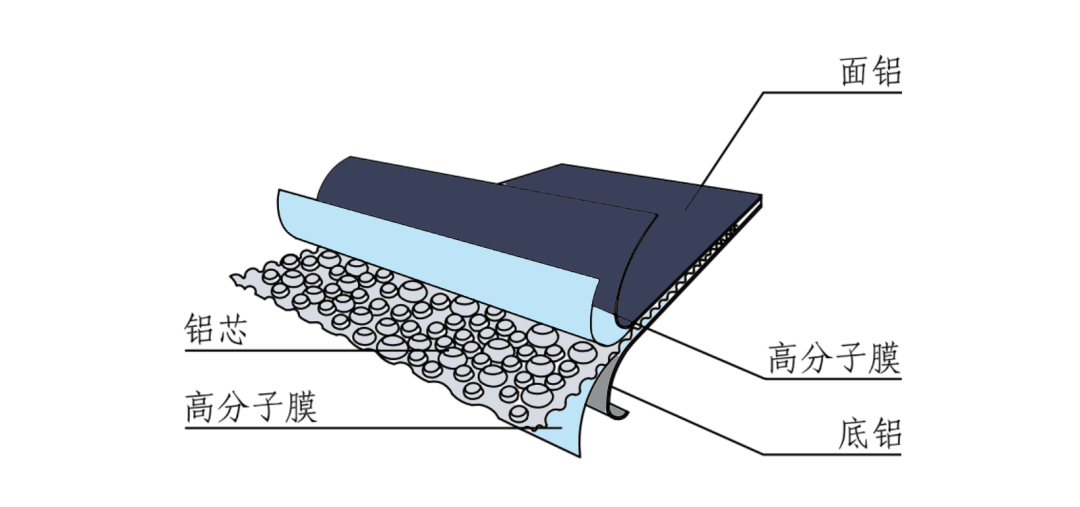

铝锥芯板由铝合金面板和中间铝芯材通过高分子粘结膜复合而成。

其中表面层为3003系列铝锰合金，铝合金表面覆有装饰性和保护性的氟碳树脂涂层，目前普遍采用氟碳预辊涂烤漆工艺。除此之外，可采用PUR热熔胶冷复合PP薄膜、PVC薄膜、PVC金属色薄膜、PET薄膜、木皮、皮类或织物面材。

建筑幕墙用的铝锥芯板中间芯材约3mm厚，芯层材料采用3003系铝锰合金，经专业生产设备热轧形成大小不一、排列均匀的锥形状凹凸点材料。

建筑幕墙用的铝锥芯板厚度为4mm，特殊要求也可以定制为 3~6mm。其中，3mm厚的板材亦可用于室内装饰。常见的板材规格为1250~2500mm，1550~3200mm。长度低于6000mm。

在室内装饰领域，业内常把1220*2440mm 的尺寸称之为标准板。实际应用中，这个尺寸除作为标准的装配式板材应用外，并不能发挥其作为金属板材的极致表现力。得益于金属冶炼技术、材料加工和表面处理技术的发展，铝锥芯板已越来越多地采用超越标准板的板幅体现其时尚、新潮、前卫的建筑形象。

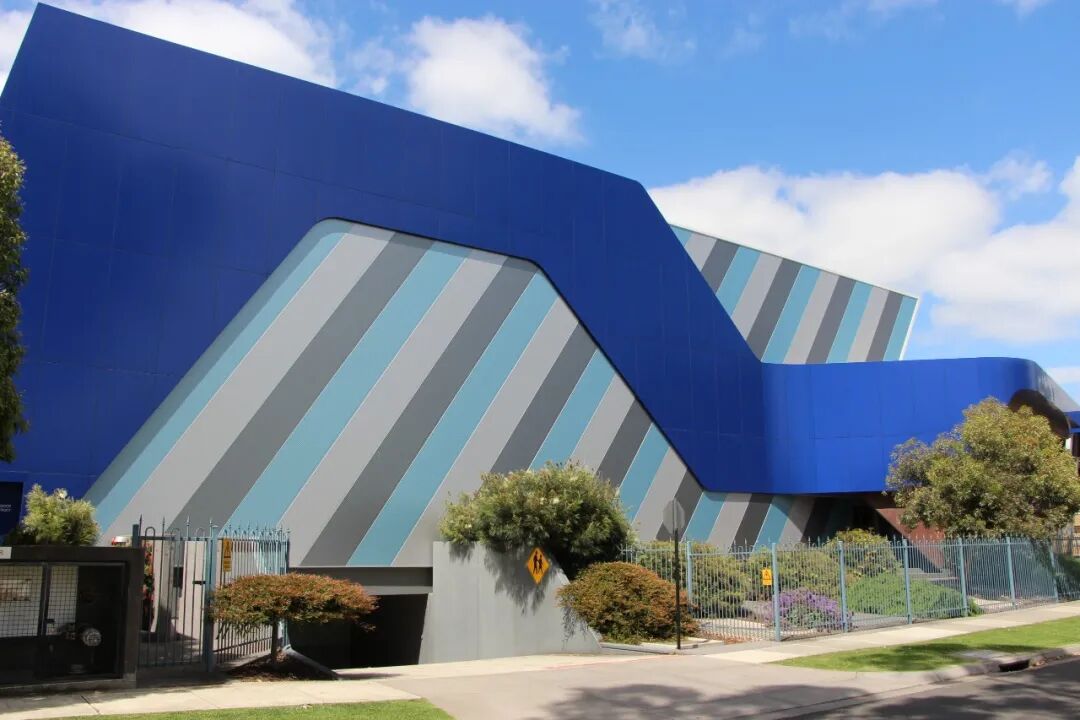

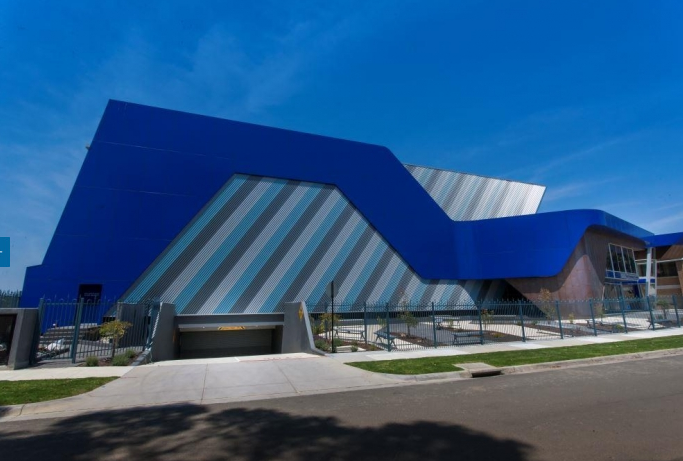

澳洲马泽诺德学院普罗旺斯中心 / 大板幅铝锥芯板

铝锥芯板作为一种新型建筑装饰材料，以其卓越的平整强度、多变的表面处理效果，优良的加工性能、便捷的施工方式、绝佳的防火性能，深受建筑师得的青睐。

铝锥芯板采用新的生产工艺，其中间芯材形成平衡稳固性极强的孔桥应力结构，使铝锥芯板在使用超越标准板的单块板幅，仍保持高度平整。

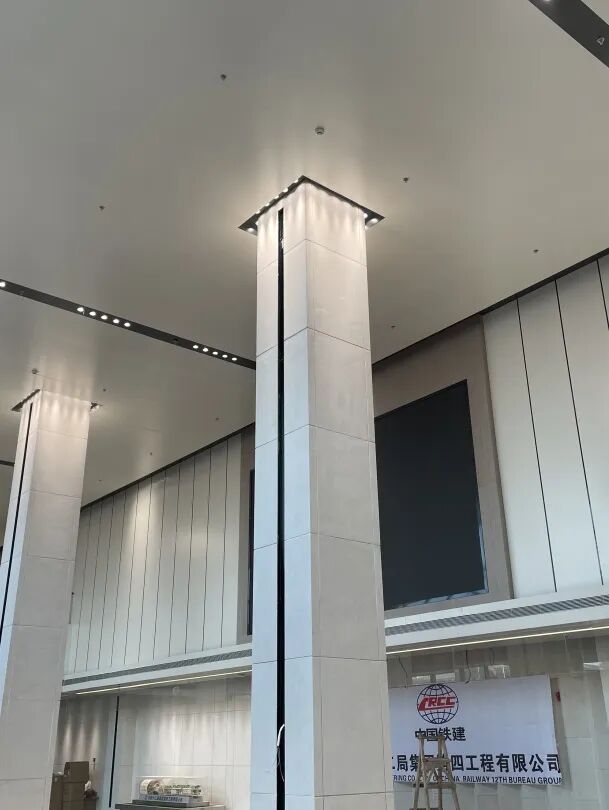

中铁十二局第四工程有限公司办公大厦 / 6300mm单块铝锥芯板

中间芯材的的空隙结构使铝锥芯板遇风压可自动回弹平整，恢复原始的平整表面，无下陷、不形变。在力学测试中，铝锥芯板的平压强度超过2MPa。

相关检测数据显示，4mm厚的铝锥芯板刚度可达2400kN cm²/m，铝单板要达到这个刚度其厚度至少需要3.3mm，重量却比铝锥芯板重一倍以上。所以相对来说轻质高强的铝锥芯板更能减少整个建筑物的荷载，便于施工、维修、材料管理，亦可减轻震灾所造成的危害。

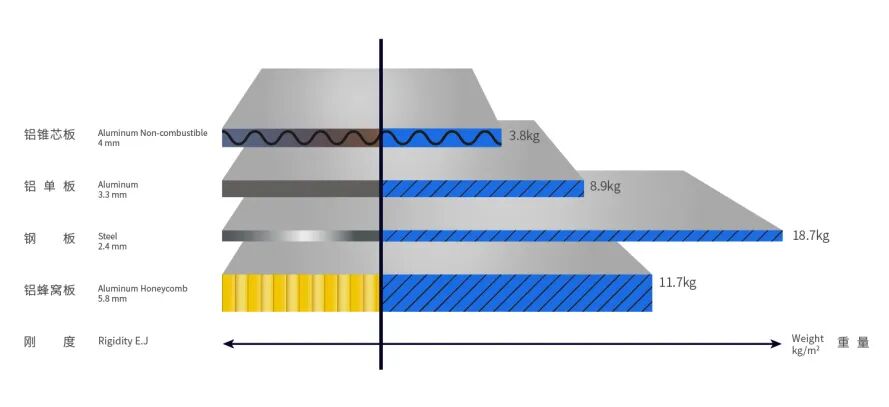

同刚度材料质量厚度对比图

铝锥芯板全板采用阻燃的铝合金材料构成，难起火、难炭化，在火源移开后燃烧即可停止，是一种安全防火材料，符合建筑法规的耐火要求。

铝锥芯板单体燃烧性能：

防火等级可达A2级，燃烧增长速率指数仅9W/s（A2级防火标准：燃烧增长速率指数≤120W/s）

防烟等级达到s1级，烟气生成速率指数为0m²/s²

防燃烧低落物等级为d0级，600s内无燃烧滴落物/微粒

烟气毒性等级为t0级，材料产烟为安全级AQ₂

铝锥芯板可适应-40℃ 至80℃环境温度。建筑幕墙用铝锥芯板表面经高精度辊涂烤漆工艺，覆有装饰性和保护性的氟碳树脂涂层。它抗紫外线、耐酸雨、防大气腐蚀、防粉化、防开裂，无论是潮热多雨的南方，还是严寒风雪的北方，都能保持漂亮的外观效果。

青海西宁国际会展中心 / 高耐候屋面铝锥芯板

铝锥芯板中间芯材双面采用高分子膜覆合保护，隔绝与空气接触，达到理想的耐腐蚀性能，在优质保护性涂层和科学内芯的双重配合下，铝锥芯板能保持20年外观不变色、结构不离层，经受住雨水和冷凝水的侵扰。

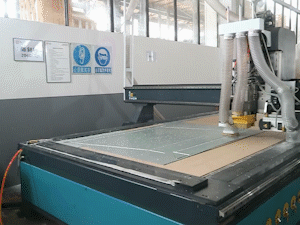

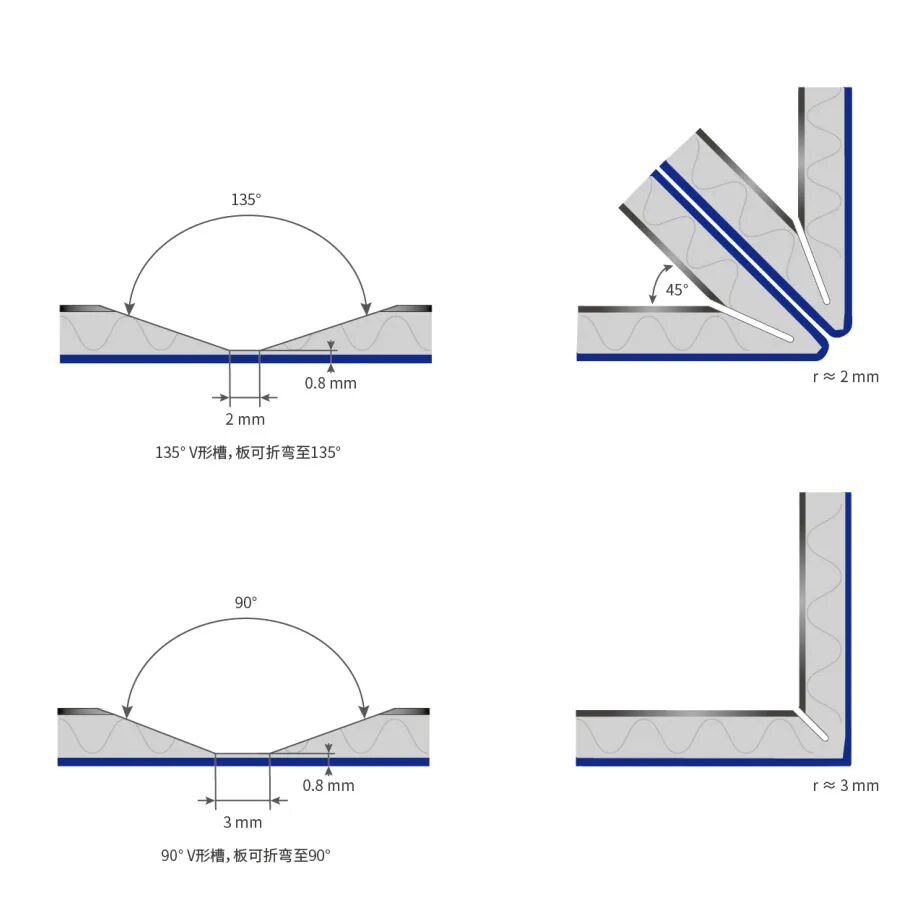

铝锥芯板可以切割、裁切、开槽、带锯、冲孔、加工埋头，也可以冷弯、冷折、冷轧，还可以铆接、螺丝连接或胶合粘接等，具有良好的加工性能，可弯曲成弧形、直角等各种造形，可配合设计人员，做出各种造型变化。

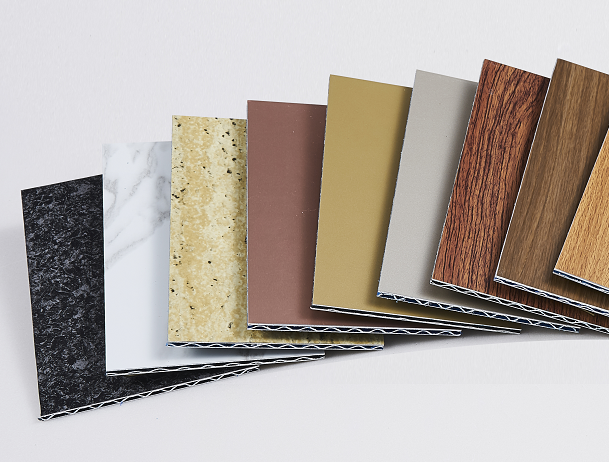

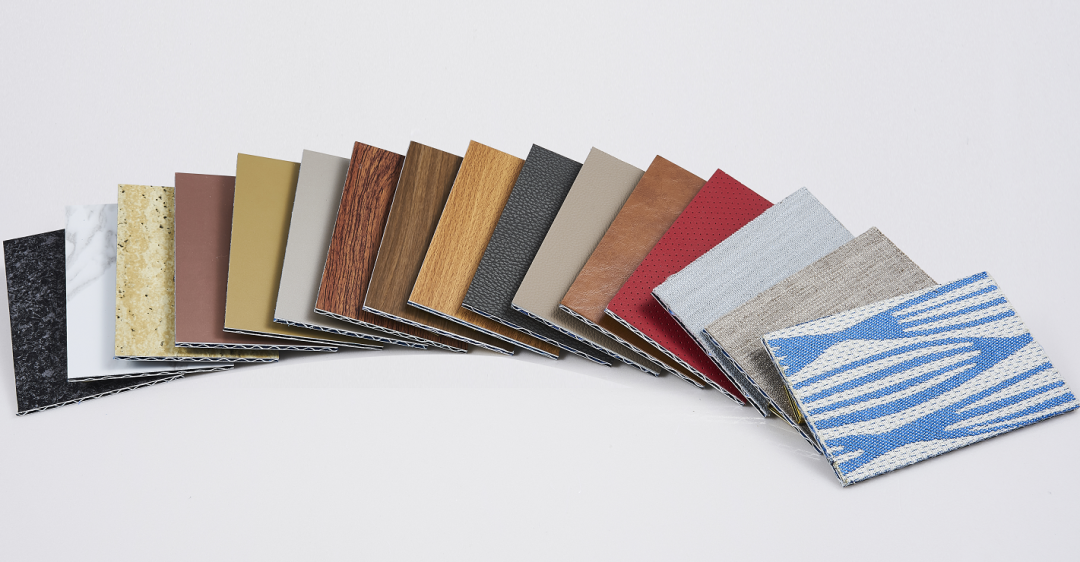

铝锥芯板面板可采用多种涂层处理方式，能涂覆单色、仿木纹、仿石纹、金属、拉丝压纹、阳极氧化、钛锌板等效果；能贴覆室内装饰所使用的PVC、PP、PET膜类等效果。因铝锥芯板表面光滑、耐候佳、自洁性好，建筑幕墙用氟碳涂层具有良好的抗紫外线能力，使建筑外观历久弥新，给人精致、时尚、前卫、新潮的观感。

建筑幕墙一般使用几年后需要保养和清理，铝锥芯板由于耐污染、自洁性好，只需用中性的清洗剂和清水即可，清洗后板材焕然一新。

铝锥芯板品种多样，作为一种新型建筑装饰材料，至今还没有统一的分类方法，通常按用途、产品功能和表面效果进行分类。

铝锥芯板按用途分类，可分为建筑幕墙用板、室内内墙用板和室内吊顶用板。本文主讲建筑幕墙用铝锥芯板，其性能和标准要求比外墙装饰与广告用铝复合板、室内用铝复合板更高。

可分为防火板铝锥芯板、抗菌防霉铝锥芯板、抗静电铝锥芯板等。

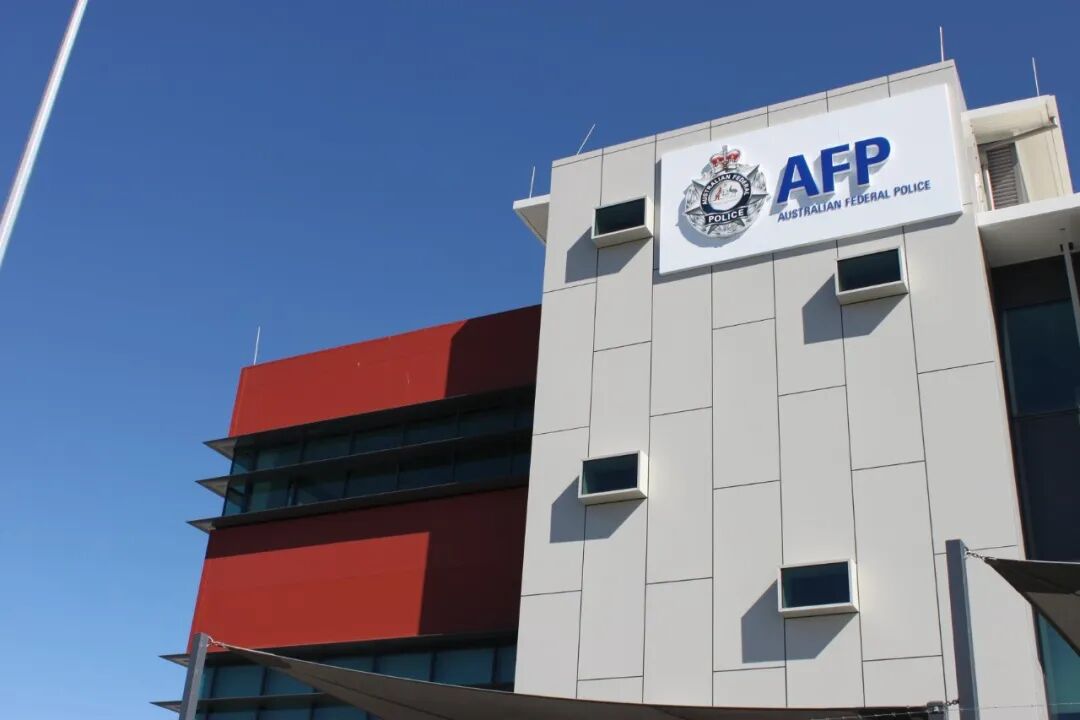

澳洲联邦警察局 / A2级防火铝锥芯板

可分为单色系、金属色系、幻彩色系等；仿石纹、仿木纹、仿钛锌、仿混凝土、阳极氧化、镜面铝锥芯板等。铝锥芯板创造者金圆近年来还推出了原木皮系列表面效果。

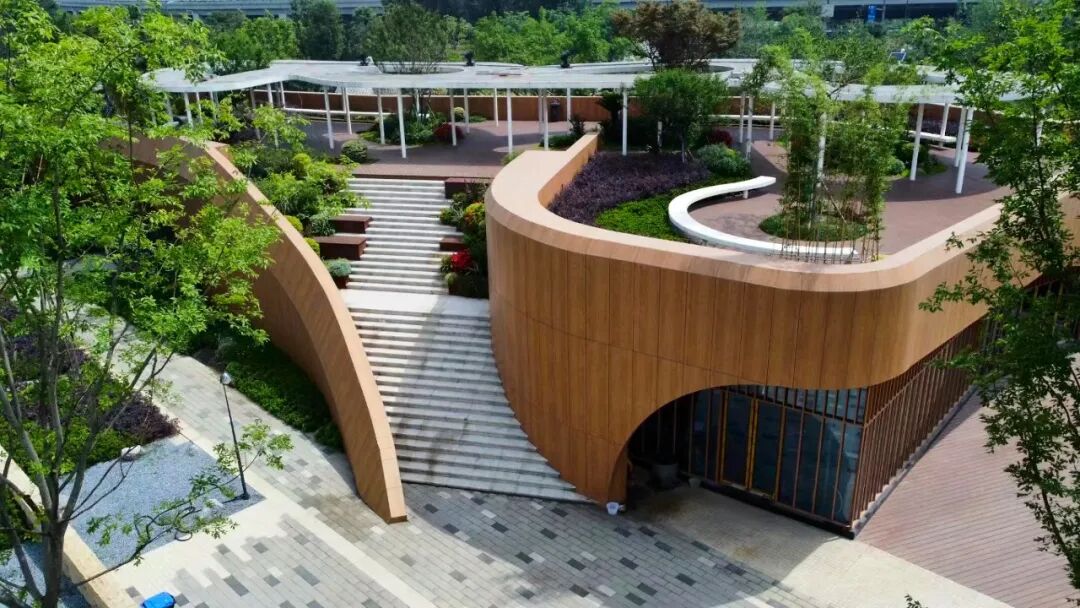

中国成都大运会文化馆 / 原生木皮铝锥芯板

其中，石纹系列如同山岩在江河冲蚀其表，形成纹理清晰，质地细腻致密的花纹。为建筑染上恢弘大气的庄重感、沉稳感。

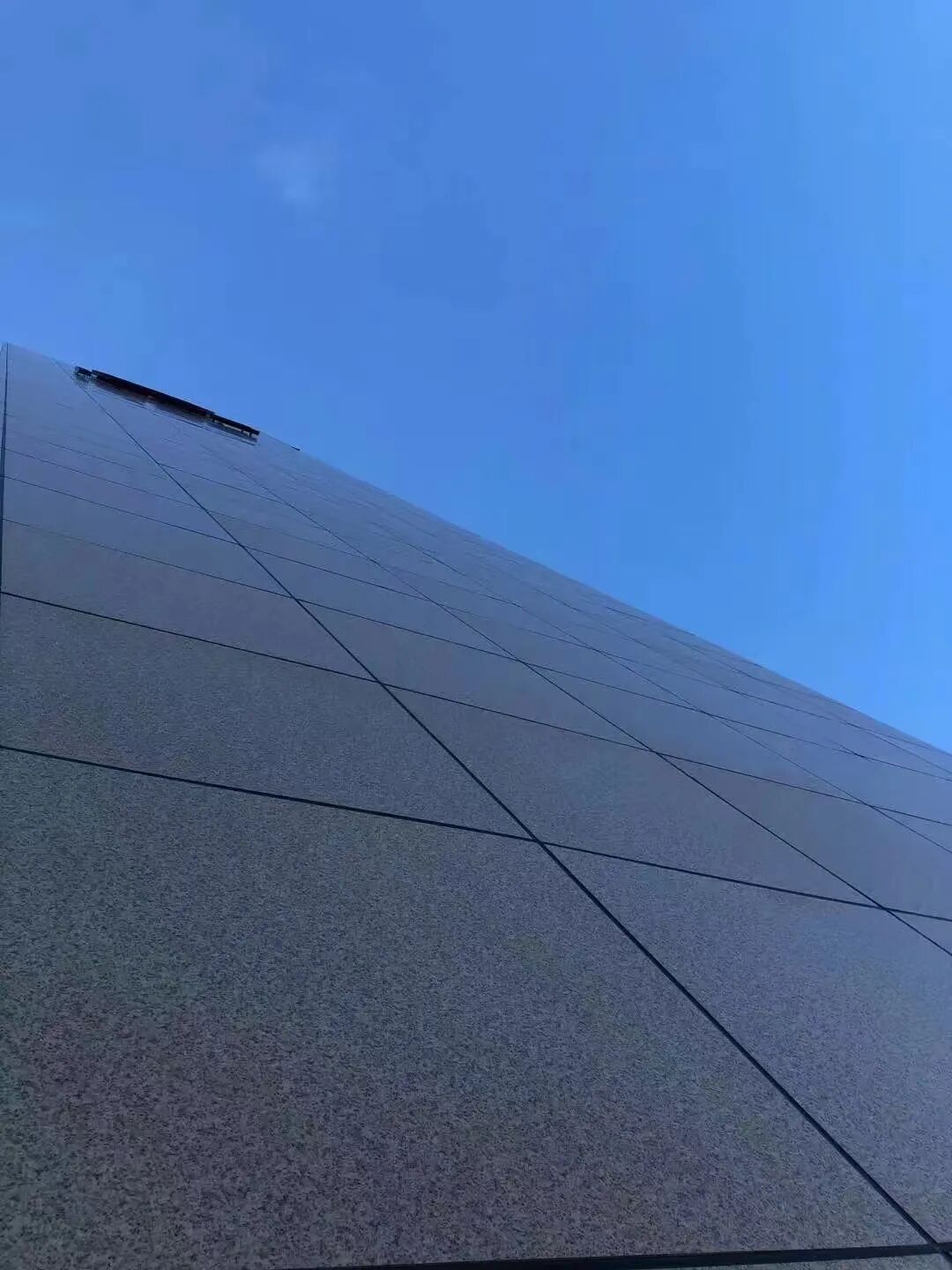

中国武汉汉口工商大厦 / 黄金麻石纹肌理铝锥芯板

仿木纹系列、3D立体木纹系列、原生木皮系列极力还原天然木材的纹理和质感，为人们带来自然、真实的感官享受。

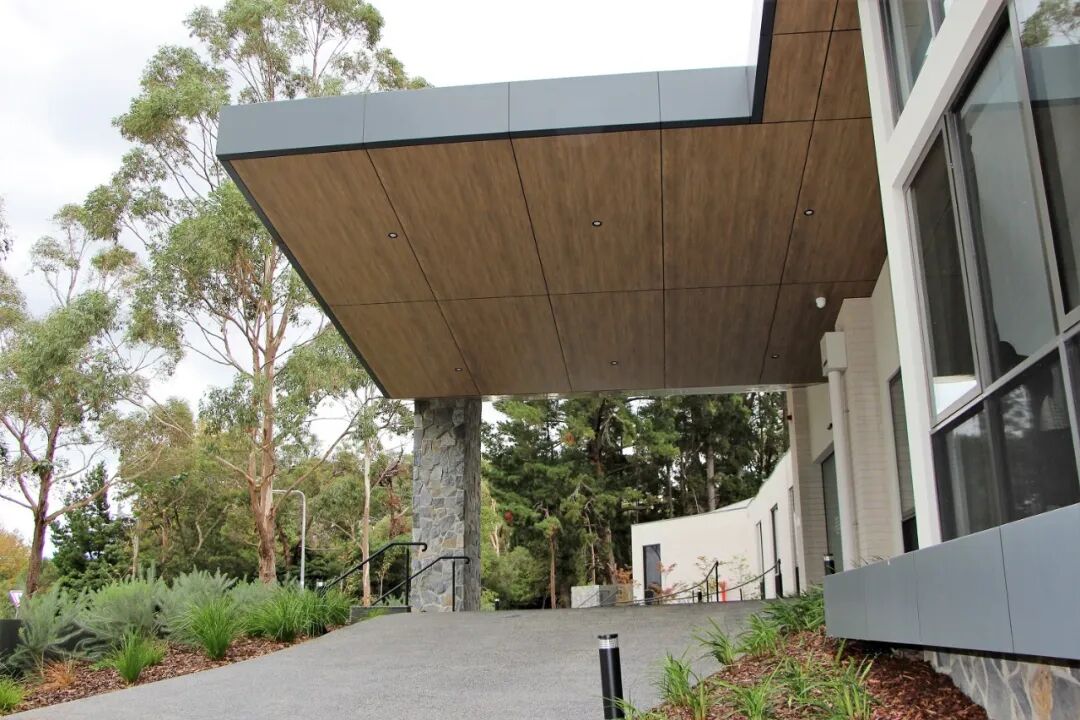

Arcare Aged Care 养老院 / 山水松木木纹肌理铝锥芯板

铝锥芯板通常采用封闭式幕墙安装系统，确保墙体防水密封。

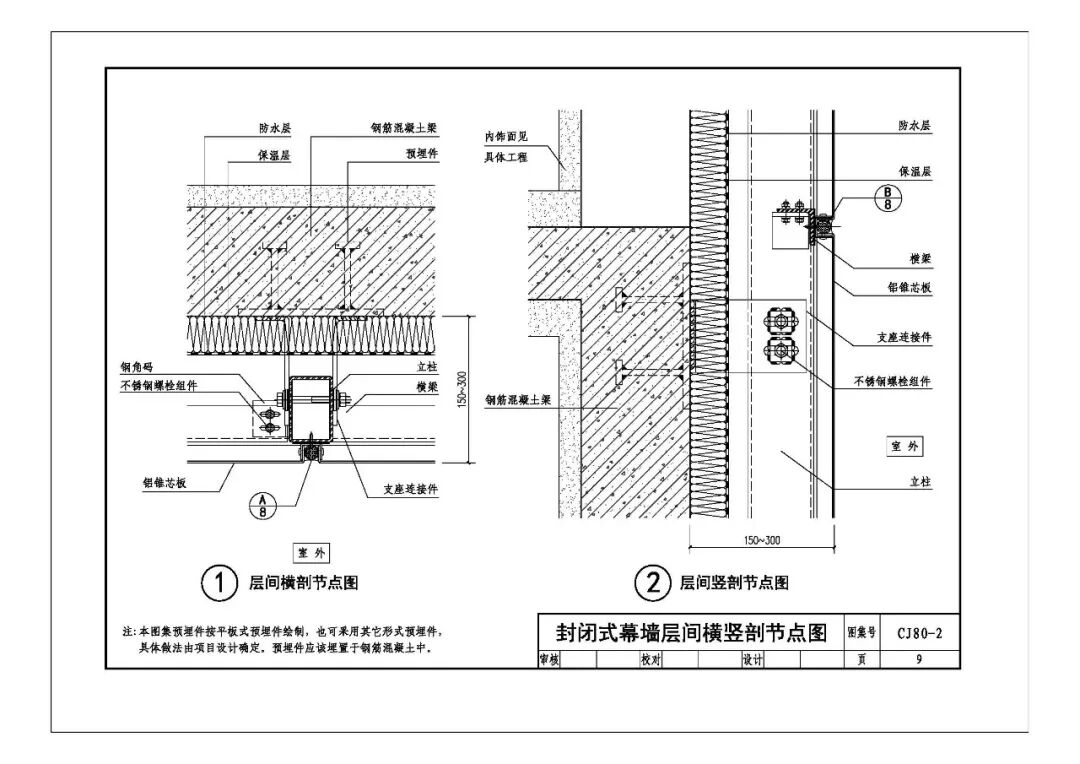

《ANP铝锥芯板幕墙与室内装饰应用及安装》节选

常见的封闭式幕墙安装系统有盒型板干挂胶缝系统、盒型板对插系统、盒型板插接系统等。

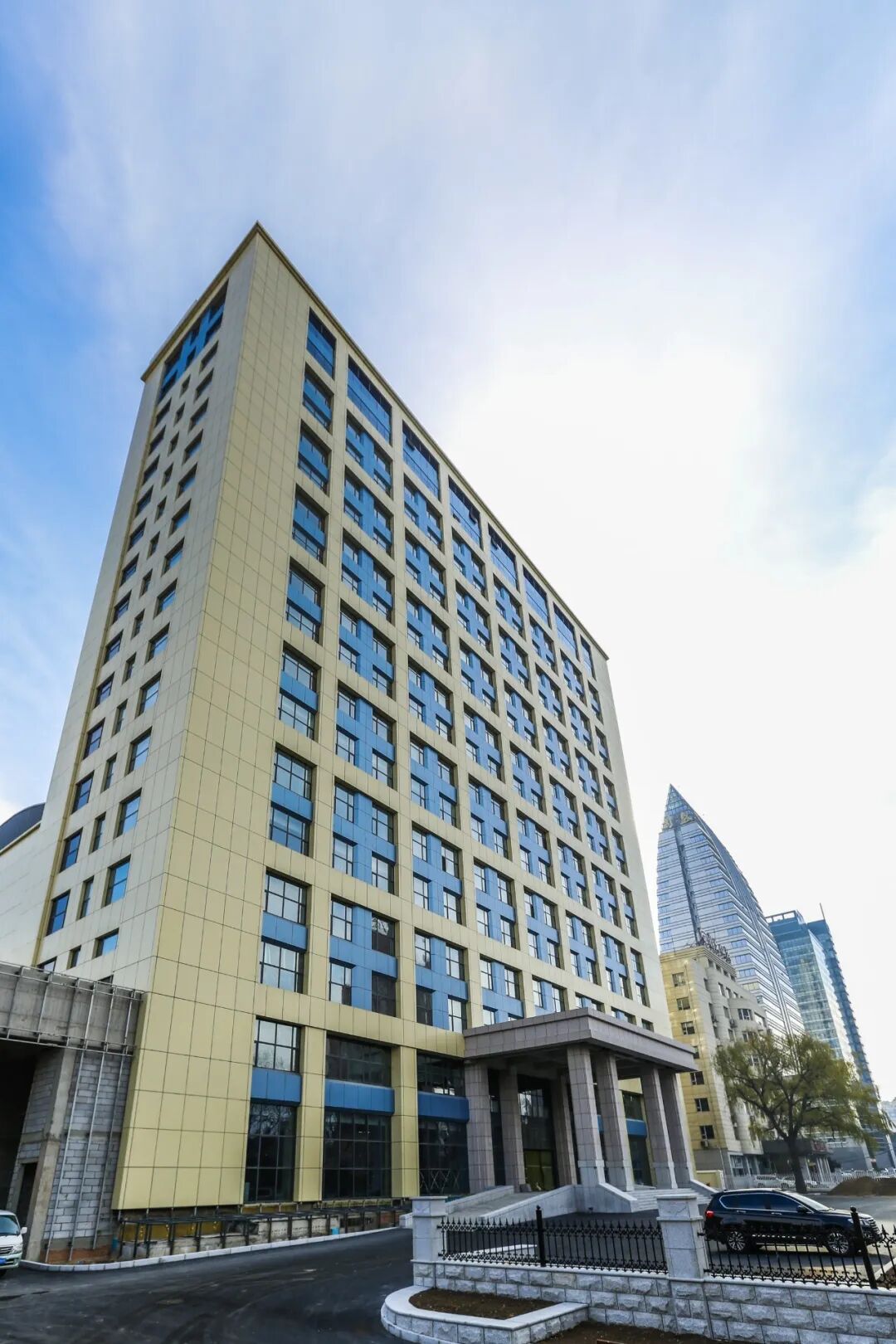

2016年 / 中国人民解放军空军航空大学 / 国内首个铝锥芯板项目

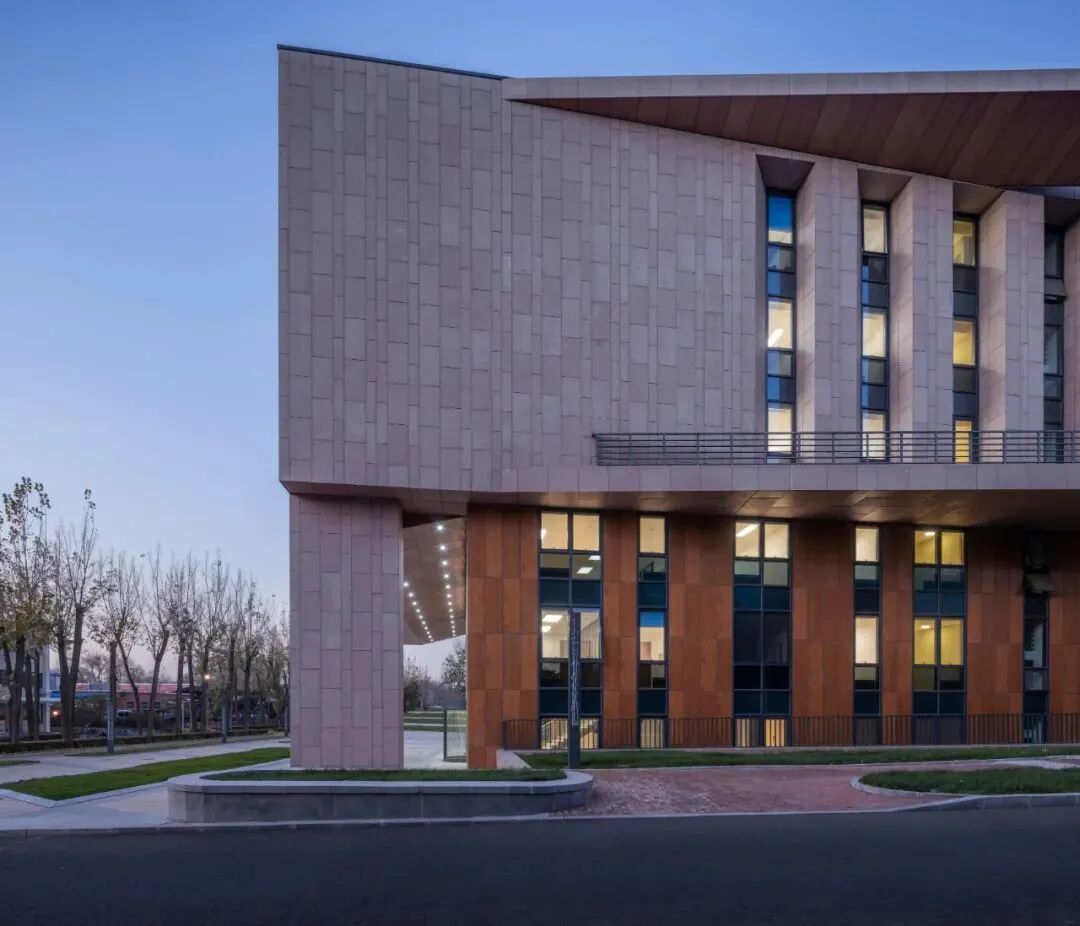

清华大学出土文献研究与保护中心大楼 / 仿木纹铝锥芯板

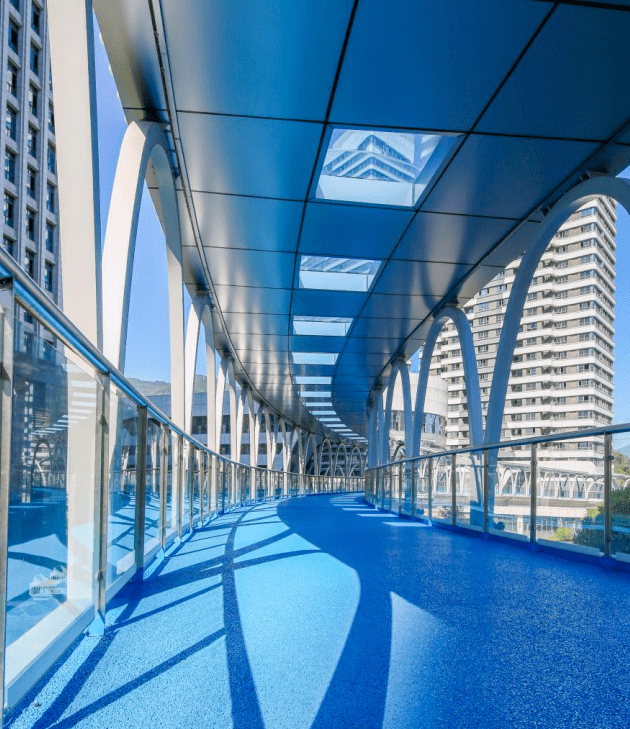

中国福建三明天桥 / 金属色铝锥芯板

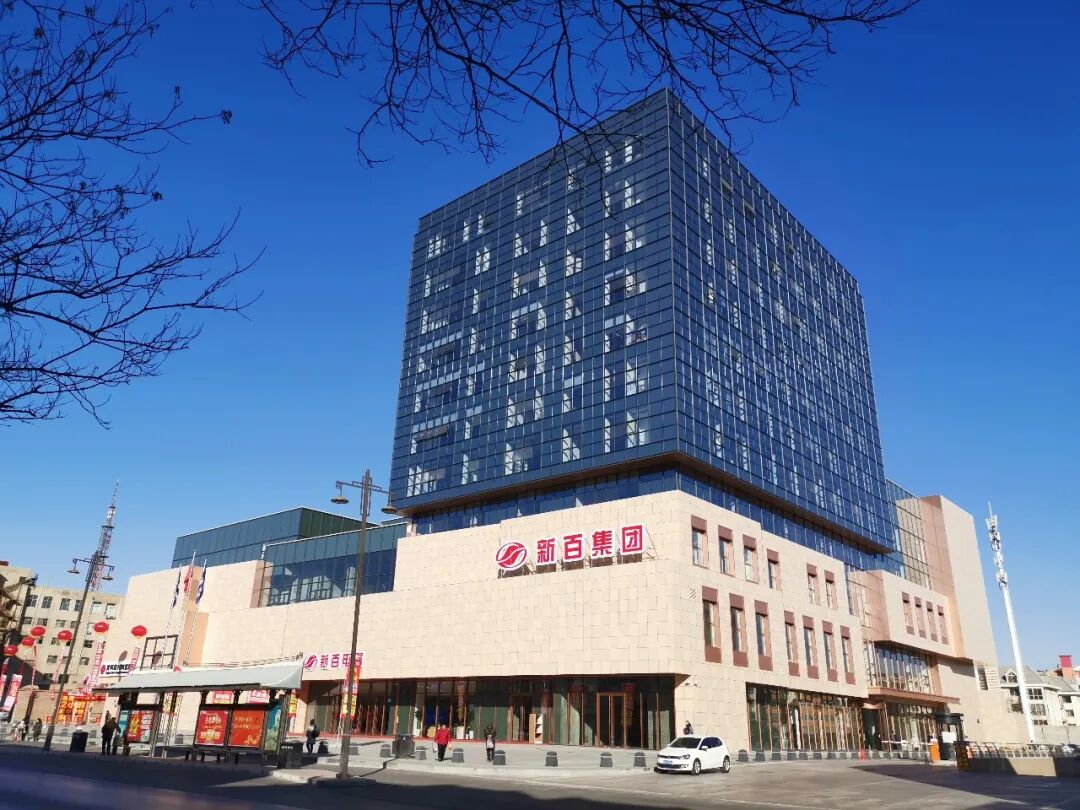

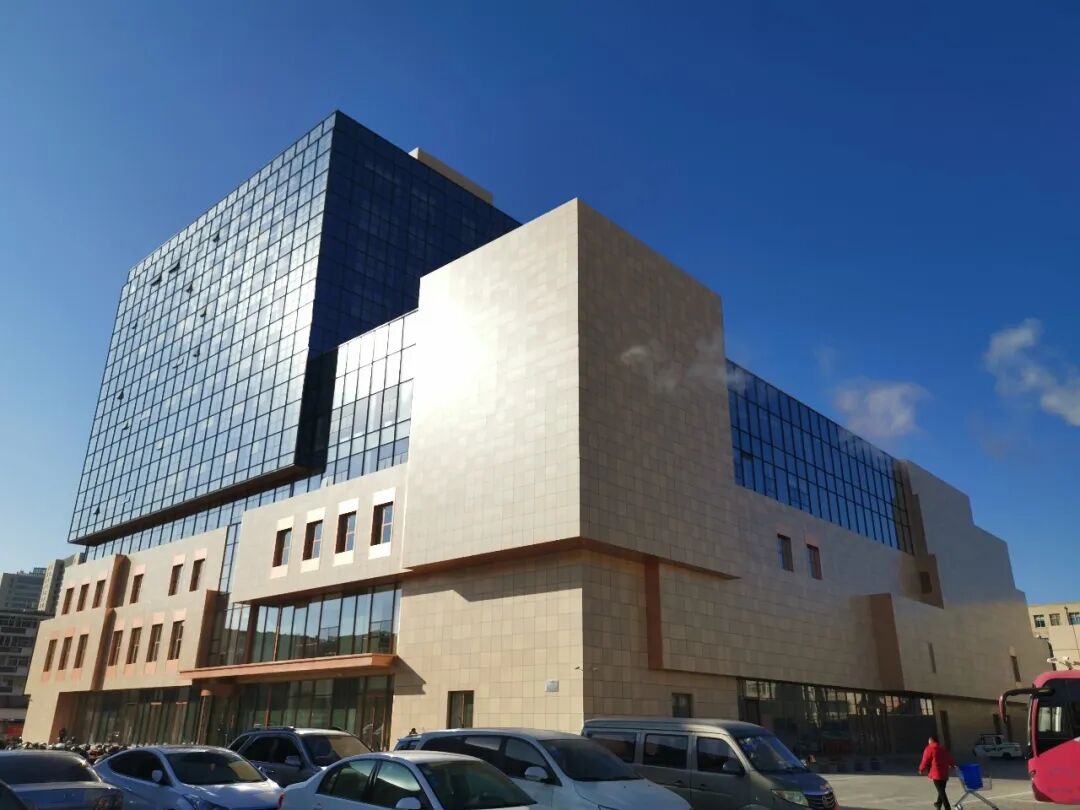

中国银川新百东门购物广场 / 金属色&仿石纹色铝锥芯板
